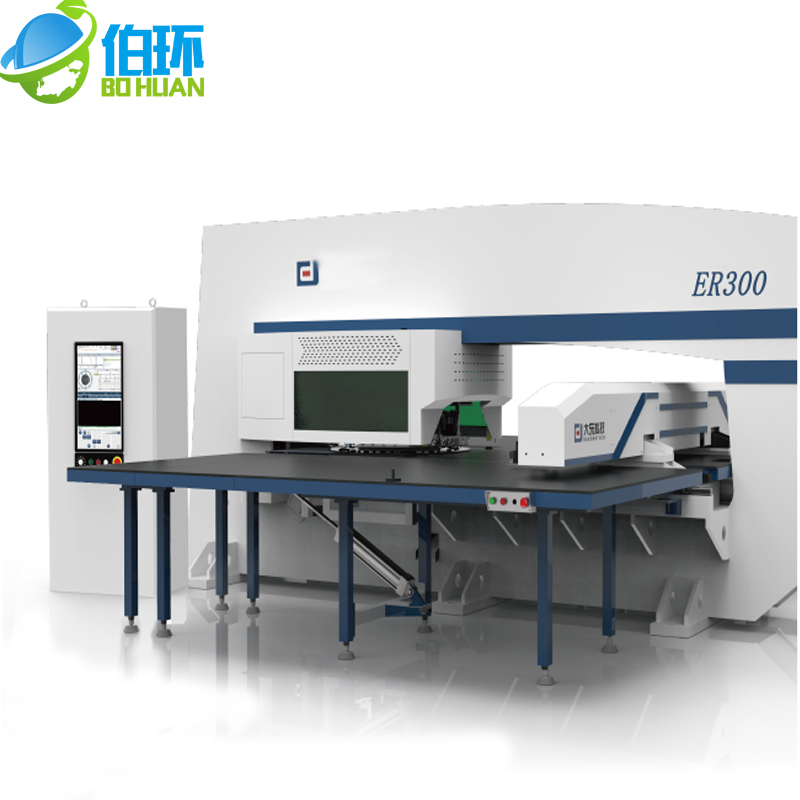

技术参数
名称 | 单位 | 参数 | 备注 |
公称力 | kN | 300 |
|
冲压频率 | hpm | 1500 |
|
最大加工板材 | mm | 5000*1250/5000*1500 |
|
一次冲孔最大直径 | mm | φ88.9 |
|
加工板厚 | mm | ≤6.35 |
|
加工精度 | mm | ±0.1 |
|
标准送料速度 | m/min | ≤110 |
|
模具分布 |
| 16A/10B/2BZ/2C/2D |
|
转塔速度 | m/min | 30 |
|
数控轴数 |
| 5(X、Y、T、C、A) |
|
主电机功率 | kW | 27 |
|
气源 | mPa | 0.6 |
|
重量 | ton | 14-18 |
|
外形尺寸 | mm | 5170/5670*5200*2300 |
|
产品特点(Advantage)
1、冲头采用德国进口伺服控制,打标频次达到2300hpm德国力士乐定制版本五轴控制系统及硬件
2、21寸全触控人机操作界面
3、可实现高效精密滚压、滚切、刻字等高端工艺
4、节能环保,低能耗、低噪音
5、打击头:主传动采用进口伺服驱动曲轴连杆直驱结构,成熟稳定可靠
6、数控系统:德国BOSCH REXROTH定制的五轴专用总线控制系统,21寸触控式人机界面,可实现离线模拟,动态仿真等冲床专用功能
7、导轨丝杆:全进口力士乐大导程高精密度导轨丝杠国内首创龙门垂直式双导轨横梁设计
8、C轴传动:旋转工位驱动结构-整条德国进口马牌同步带
9、轮盘:日本马扎克五轴精密加工,保证了上下模的同轴度,延长模具使用寿命
10、保护装置:板料翘曲保护,模具跳起保护,行程检测保护,电机过载保护等
