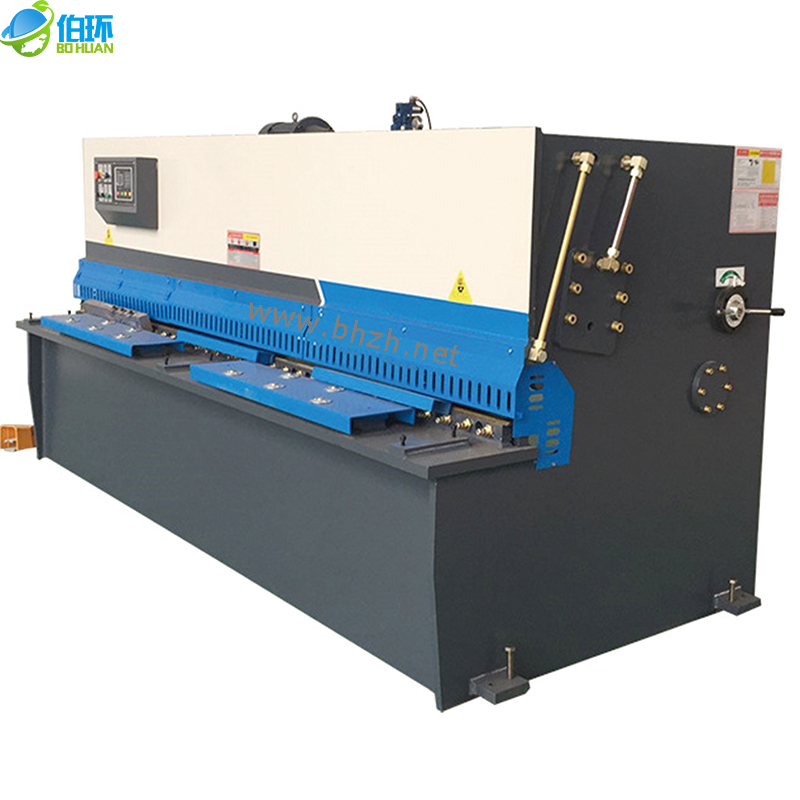

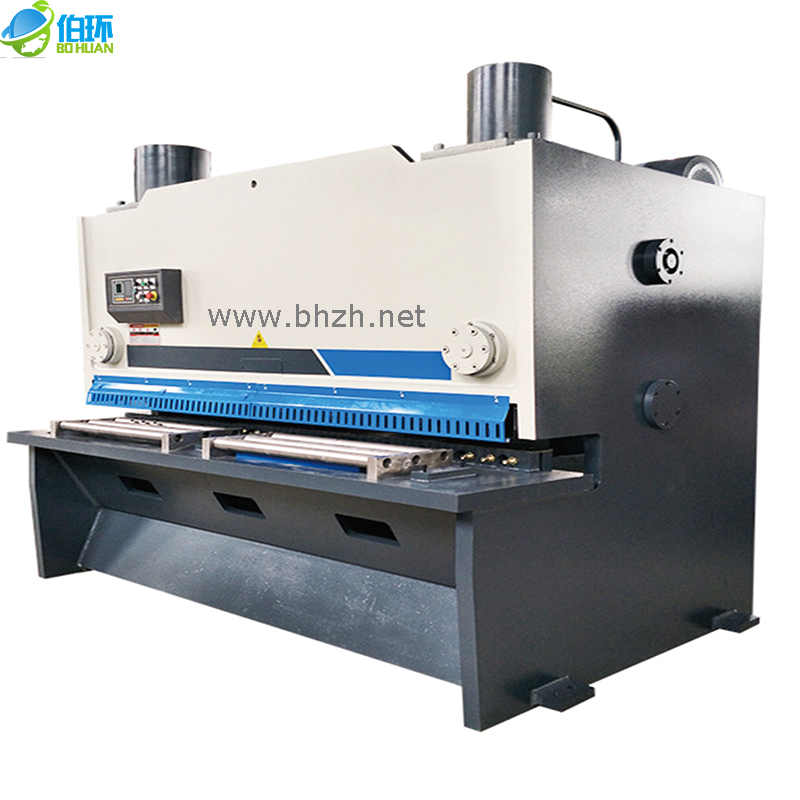

液压剪板机分为摆式和闸式两种,一般场景通常选用摆式剪板机,板厚较厚的场合建议选用闸式剪板机。
技术参数
规格型号 | 可剪板厚 | 可剪板宽 | 喉口深度 | 后挡料范围 | 行程次数 | 剪切角 | 主电机功率 | 外形尺寸 |
单位 | mm | mm | mm | mm | hit/min | ° | kW | L*W*H(MM) |
QC12Y-4×2500 | 4 | 2500 | 100 | 600 | 25-45 | 0.5-1.5 | 5.5 | 3000×2000×1850 |
QC12Y-6×2500 | 6 | 2500 | 125 | 600 | 20-45 | 0.5-1.5 | 7.5 | 3030×2075×1920 |
QC12Y-6×3200 | 6 | 3200 | 125 | 600 | 16-45 | 0.5-1.5 | 7.5 | 3730×2075×1970 |
QC12Y-6×4000 | 6 | 4000 | 125 | 600 | 14-45 | 0.5-1.5 | 7.5 | 4530×2075×2080 |
QC12Y-6×5000 | 6 | 5000 | 125 | 800 | 11-40 | 0.5-1.5 | 7.5 | 5530×2075×2210 |
QC12Y-6×6000 | 6 | 6000 | 125 | 800 | 9-36 | 0.5-1.5 | 11 | 6530×2075×2520 |
QC12Y-7×7000 | 7 | 7000 | 125 | 800 | 7-28 | 0.5-1.5 | 11 | 7530×2075×2830 |
QC12Y-8×2500 | 8 | 2500 | 125 | 600 | 20-45 | 0.5-1.5 | 11 | 3040×2075×1920 |
QC12Y-8×3200 | 8 | 3200 | 125 | 600 | 16-45 | 0.5-1.5 | 11 | 3740×2075×1920 |
QC12Y-12×2500 | 12 | 2500 | 125 | 800 | 12-35 | 0.5-2 | 15 | 3110×2575×2210 |
QC12Y-12×3200 | 12 | 3200 | 125 | 800 | 7-35 | 0.5-2 | 15 | 3810×2575×2420 |
QC12Y-12×4000 | 12 | 4000 | 125 | 800 | 8-35 | 0.5-2 | 15 | 4610×2575×2530 |
QC12Y-16×2500 | 16 | 2500 | 125 | 800 | 16-40 | 0.5-2.5 | 22 | 3130×2655×2200 |
QC12Y-16×4000 | 16 | 4000 | 125 | 800 | 12-40 | 0.5-2.5 | 22 | 4630×2655×2570 |
QC12Y-20×2500 | 20 | 2500 | 125 | 800 | 16-40 | 0.5-2.5 | 30 | 3160×2855×2300 |
QC12Y-20×4000 | 20 | 4000 | 125 | 800 | 12-40 | 0.5-2.5 | 30 | 4660×2855×2720 |
QC12Y-25×2500 | 25 | 2500 | 120 | 800 | 8-15 | 0.5-3.5 | 37 | 3330×2000×2650 |
QC12Y-25×3200 | 25 | 3200 | 120 | 800 | 8-15 | 0.5-3.5 | 37 | 3970×2100×2865 |
QC12Y-25×4000 | 25 | 4000 | 120 | 1000 | 6-12 | 0.5-3.5 | 37 | 4780×2500×3150 |
QC12Y-32×2500 | 32 | 2500 | 120 | 1000 | 6-12 | 0.5-3.5 | 45 | 4100×2300×3200 |
QC12Y-32×3200 | 32 | 3200 | 120 | 1000 | 8-12 | 0.5-3.5 | 55 | 1900×2650×3450 |
QC12Y-40×2500 | 40 | 2500 | 120 | 1000 | 4-10 | 0.5-3.5 | 75 | 4100×2550×3500 |
QC12Y-40×3200 | 40 | 3200 | 120 | 1000 | 4-10 | 0.5-3.5 | 75 | 4900×2900×3750 |
产品特点
1、先进的机架设计:运用现代设计方法,经计算机优化设计。整体焊接结构的机架,综合处理(振动时效、热处理)消除内应力,有很好的刚性与稳定性。
2、独特的模具架结构:三点滚轮导轨结构,前预压导轨使模具架始终贴在上导轨和小导轨上作无间隙往复动作,在剪切不同板料时,模具间隙可调,使剪切质量更好。
3、精密滑动导轨,消除导轨间隙,剪切质量高。
4、具有机动后档料调节功能。后档料采用电子显示,其记数器具有设置和记忆功能。提供了前进,后退和微动三种调节功能。当用户所剪板料尺寸超过后挡料的挡料范围时,可为用户提供后挡料抬起功能(选择配置),让超长板料不受限制。
5、剪切角及模具间隙由手柄调整,刻度值显示,迅速、准确、方便。
6、矩形模具,四个刃口均可使用,使用寿命长,剪切角度可调,减少板料扭曲变形。
7、上模具架采用内倾结构,便于落料,并能提高工作的精度。
8、分段剪切功能,灯光对线剪切功能。
9、可选配:荷兰DELEM DAC-360多功能数控系统,高清晰的触摸屏控制三个伺服轴,X1-X2可同步进给,可控制剪切角、模具间隙、剪切行程等模拟轴诊断程序。
*摆式剪板机和闸式剪板机都可选。摆式型号为QC12系列,闸式型号为QC11系列,数控为
K或者E系列,液压为Y系列。
